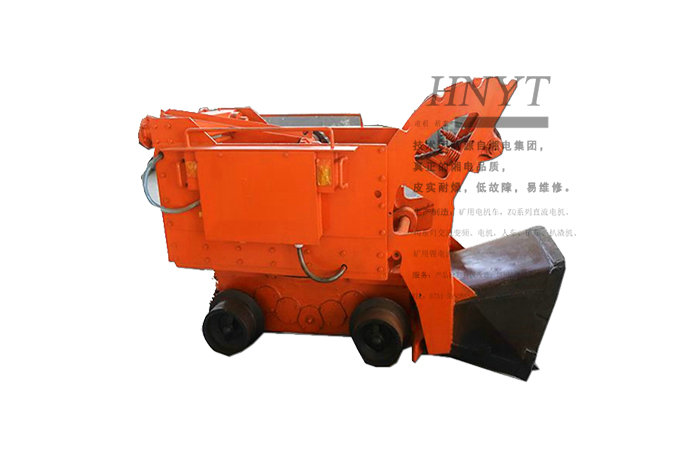

Z系列輪軌式礦用裝巖機
產(chǎn)品詳細介紹
Z系列礦用裝巖機為軌輪式井下掘進和采場的輕型裝載設備。它結構緊湊，適應性強，工作可靠，操作維護簡便，對一般巖石，碩石，鐵礦石、花崗及其他金屬或非金屬礦山均能裝載，能裝塊度可達500MM，坡度在100~400m時，裝載效率更高，它適用于各種礦山的水平巷道（坡度≤8）。該機為鏟斗式，前裝后卸，自行走式，其動力源有氣動和電動兩種。
| 型號 | Z-17AW | Z-20AW | Z-30AW | ZQ-26 | ||
| 轉載能力m3/h | 20-30 | 30-40 | 50-60 | 40-50 | ||
| 裝容面積m3 | 0.17 | 0-20 | 0.30 | 0.26 | ||
| 裝載寬度m | 1.7 | 2.0 | 2.2 | 2.7 | ||
| 軌距mm | 500、600、762 或900 | |||||
| 動力 | 電機 | 電機 | 電機 | 風馬達 | ||
| 行走功率KW | 10.5 | 10.5 | 15 | 10.5 | ||
| 揚斗功率KW | 10.5 | 13 | 15 | 15 | ||
| 卸載高度mm | 10.5 | 1360 | 1370 | 1250 | ||
|
機器外形尺寸mm |
長（鏟斗放下時）C | 2120 | 2400 | 2620 | 2375 | |
| 寬（鏟斗放下時）K | 1011 | 1330 | 1300 | 1380 | ||
| 高（鏟斗放下時）E | 1920 | 2180 | 2260 | 2240 | ||
| 高（鏟斗放下時）D | 1200 | 1460 | 1545 | 1455 | ||
| 機器重量 | 3760 | 3700 | 4600 |
2700 |
||
